親水涂料
親水鋁箔專(zhuān)用涂料

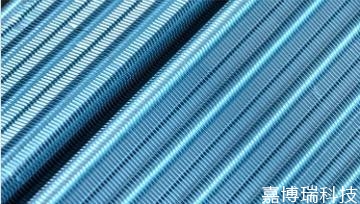

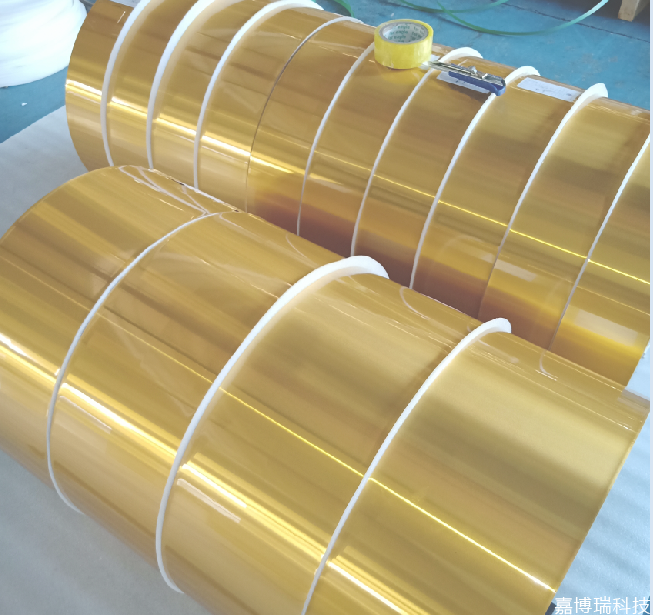

我公司研發(fā)生產(chǎn)的親水鋁箔專(zhuān)用涂料，系由熱固性高分子樹(shù)脂、水溶性改性樹(shù)脂調配而成的有機水性涂料，適用于帶鋼生產(chǎn)線(xiàn)采用的輥涂法使用，作為空調熱交換器中鋁箔表面的封閉防腐和親水化處理．該產(chǎn)品具有優(yōu)越的涂層性能及優(yōu)良的施工性能．
技術(shù)指標
JBR-200D 水性底漆
|
項 目 |
內 容 |
|
外觀(guān) |
乳白色液體（可依客戶(hù)要求配色） |
|
黏度 25℃/s（4＃福特杯） |
13-14 |
|
固含量 ％（120℃/30min） |
25±1 |
|
PH值 |
8.0-9.0 |
JBR-300M 親水面漆
|
項 目 |
內 容 |
|
外觀(guān) |
微黃微濁或透明液體 |
|
黏度 25℃/s（4＃福特杯） |
12±2 |
|
固含量 ％（180℃/30min） |
10±1 |
|
PH值 |
4±1.5 |
涂裝工藝及條件
(1) 工藝流程：開(kāi)卷→脫脂→水洗→干燥→輥涂JBR-200D底漆→烘烤固化涂膜→輥涂JBR-300M親水面漆→烘烤固化涂膜→收卷.
(2) 使用方法：JBR-200D水性底漆根據工藝情況加純水或去離子水稀釋以獲最佳外觀(guān)．JBR-300M親水面漆根據客戶(hù)要求分單組份和雙組份，單組份直接使用．雙組份AB組份混合攪拌均勻即可使用．
(3) 涂層厚度：JBR-200D: 1±0.1 g/㎡(干膜) JBR-300M：0.2±0.05 g/㎡（干膜）
(4) 固化溫度：JBR-200D: 225-230℃ JBR-300M: 240-245℃ (金屬溫度PMT)
涂層性能
|
項 目 |
內 容 |
|
附著(zhù)力 |
A：網(wǎng)格試驗?。拢?/span>5mm杯突試驗?。茫海孕蛷澢囼灐?/span>100％不脫落 |
|
耐堿性 |
在20％的NaOH溶液中(20±1℃)浸泡3min 無(wú)腐蝕 |
|
耐鹽霧性 |
鹽霧試驗500小時(shí)≥9.8級，表面無(wú)大面積白粉或褐色出現 |
|
耐溶劑性 |
在85℃的三氯乙烯中煮10min，涂層不脫落 |
|
耐熱性 |
200±5℃/10min 不變色 300±5℃/10min 微變黃 |
|
耐油性 |
壓榨油浸泡24小時(shí)→150℃/5min→冷卻至室溫→網(wǎng)格試驗 100％不脫落 |
|
初始親水性 |
≤5o (用接觸角測定儀直接測定) |
|
持續親水性 |
連續流水200小時(shí)≤25o 干濕循環(huán)300次以上≤25o |
包裝、儲存、運輸
(1) 包裝：?jiǎn)谓M份：125 kg/桶；雙組份：A-120 kg/桶，B-5 kg/桶
(2) 儲存、運輸：防漏、防凍、防爆曬．室內（5－25℃）：保質(zhì)期為6個(gè)月
皖公網(wǎng)安備 34100402000226號
